風機盤管工作原理、結構及常見故障處理方法

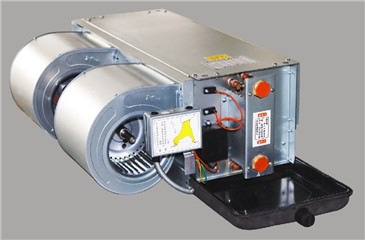

風機盤管做為空調系統的這種尾端設備，因?yàn)樗Y(jié)構緊湊，布局靈便，便于單獨操縱等特性，在住房、辦公室、酒店、醫院門診等場地被運用。它由變速離心風機和傳熱風機盤管兩一部分構成，離心風機通常由前伸式葉子和低噪聲電動機構成，通常有三檔風力，電動機為抽頭變速，靠調速開關接入不一樣抽頭，操縱電動機工作頻率來保持變速。風機盤管是高效率翅片式換熱器，由銅管和吸水性鋁板翅式經髙壓脹管而成，是水冷卻和加溫氣體的構件，另一個也有冷凝水盤、空氣過濾網等附注。

一：風機盤管工作原理：

風機盤管主要依靠風機的強制作用，使空氣通過加熱器表面時被加熱，因而強化了散熱器與空氣間的對流換熱作用，能夠迅速加熱房間的空氣。風機盤管是空調系統的末端裝置，其工作原理是機組內不斷的再循環所在房間的空氣，使空氣通過冷水(熱水)盤管后被冷卻(加熱)，以保持房間溫度的恒定。通常，新風通過新風機組處理后送入室內，以滿足空調房間新風量的需要。

二：風機盤管系統組成部件：風機盤管、進回水閥門、Y型過濾器、電磁閥/水閥、控制面板、送回風管及風口、保溫、新風管、水管、金屬軟管。

三：風機盤管分類：

中央空調風機盤管根據機組靜壓大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，這里是指機外靜壓；

優點二：風機盤管機組體型小，占地小，布置和安裝方便，甚至適合于舊有建筑的改造；

四：風機盤管施工注意事項：

為防止該類狀況產生，工程施工全過程中特別注意：

1、選用減震橡膠支座和支架安裝盤管；

2、留意各相接處支撐點必須要堅固，防止應用全過程中出現松動和跌落物。應用維護階段要常常查驗清除，并留意電動機和軸的溫度，常常給滾動軸承滴油和潤化。

3、因?yàn)轱L(fēng)機盤管電機額定功率較小，起動扭矩也并不大，稍有摩擦阻力將會就會被卡死，離心葉輪上的臟東西、長期無需、滾動軸承電容器毀壞等都能造成電動機不轉，若長期合閘而沒法起動，會使電動機溫度持續上升，乃至損壞。應隨時隨地發覺盡早維修。

4、出排風量一切正常，排風溫度有誤差

該類常見故障大多數出在風機盤管供智能回水系統軟件。最先查驗供電溫度是不是一切正常，水流量是不是一切正常。若供回自來水管溫度差很大，大多數是進過濾器阻塞或管路運行內存氣導致。由于管路有阻塞或存氣流水速率就會很慢，流過風機盤管的時間拉長，傳熱充足，供回溫度溫度差就增大。為防止該類常見故障，工程施工全過程中應盡量減少出現急轉彎、存渣點和集氣點，盡管標準規定應在高些底點設自動排氣閥和過濾閥，但施工工地因此沒辦法保持，務必提早整體規劃用心工程施工。安裝進行后盡量多清洗污水處理。在運作全過程時要常常清理過濾器，維持管道通暢。

5、機器設備和管道滲水

此常見故障多發性于夏天供冷期，多因?yàn)楦魺岜夭惶煤湍Y(jié)水管道排水管道受阻導致。通常工程項目當場與風機盤管相接的管道一部分有閥門、過濾裝置和塑料軟管等異形管件，隔熱保溫不易密實度，并且平時維護保養中常常拆裝，非常容易導致凝結水滴漏，工程項目實踐活動中，可選用將供智能回水部分管道坡面流風機盤管一邊的方式 來防止和挽救。或是選用外界加掛接水盤的方法。選用部分隔熱保溫制成拆式式保溫鋼管的作法。就是說將相同工程項目中制成1個磨具，用發泡聚氨酯制成可拆式保溫鋼管，每一次拆裝后僅在緊靠管材外拆換一層層薄的橡塑保溫。隨后套上搞好的保溫鋼管捆扎嚴實就能。凝結水排水管道受阻多主要表現為從相同系統軟件中某一盤管凝結水接水盤處往外流水。在空調機組運作應用全過程中部分支承過大或抗震支架無效，非常容易導致傾斜度更改或部分剩水，非常容易導致凝結水冒水，這需在安裝時嚴控好自來水管傾斜度，輸通排水管道路并操縱與別的管路的有效間隔。不可靠的太近，防止出現意外支承形變。并查驗好抗震支架的安裝支撐點以避免形變和掉下來。必須表明的一點兒是，在工程施工全過程中，許多人覺得要是從凝結水管道網最高峰漏水，底點能出水量就能，可是，僅能出水量是不足的，還應確保出入水相等才行。不然就存有部分剩水難題，這種地區還非常容易積存金殘?jiān)妥涕L病菌青苔等，長期非常容易阻塞管道。這類難題務必提升工程施工管理，在凝結水管隔熱保溫后沒辦法發覺和解決。

在自來水管材料層面，從有利于應用和維護保養層面，提議應用PVC管而無需無縫鋼管。因無縫鋼管內腔沒有PVC管光潔且非常容易生銹。非常容易積累殘?jiān)枞苈贰Ｔ诮桓妒褂铆h(huán)節，平時的維護保養工作中應常常清除接水盤，避免殘?jiān)M(jìn)到管路，維持凝結水管道順暢。并常常查驗保溫管道的密實度性。保證滴水不漏，不然非常容易環境污染裝修吊頂導致挺大不便。

風機盤管是普遍的中央政府空調末端配件，關鍵由低噪音電動機、風機盤管等構成。離心風機將室內空氣質量或戶外混和氣體根據表冷器開展水冷卻或加溫后送進房間內，進而更改房間內平均氣溫，以考慮大家對溫度規定。下邊為大伙兒詳細介紹風機盤管的機械故障及常見故障造成的緣故。

五、風機盤管的機械故障及常見故障造成的緣故

（1）排風擋位設定不善、濾網積灰過多、風機盤管肋片問積塵過多、工作電壓稍低、離心風機翻轉。

表現形式：離心風機轉動但排風量較小或出不來風

（2）離心風機滾動軸承潤化不太好或毀壞、離心風機葉子積灰過多或毀壞、離心葉輪與外殼磨擦、通風口與外接風管或正壓送風口并不是導電軟連接、風機盤管和滲水盤與供回自來水管及排水管道并不是導電軟連接、風機盤管在髙速檔下運作、固定不動離心風機的聯接件松脫、正壓送風口百葉窗松脫。本文來源：致冷百度百科微信公眾平臺。

表現形式：震動與噪音稍大

（3）管路系統軟件壓力抗壓強度實驗和氣密性試驗實驗時，僅觀查工作壓力值和水位線轉變，對漏水查驗不足。

表現形式： 管路系統軟件運作后產生漏水狀況，危害一切正常應用。

（4）溫度擋位設定不善、盤管外有氣體、供電溫度出現異常、供電不夠、風機盤管肋片空氣氧化。

表現形式：吹出來的風不足冷(熱)

（5）凝結水管不做灌水試驗便做隱蔽工程 。

表現形式： 將會導致滲水，并導致客戶損害。

（6）風機盤管電機選型系統軟件完工前清洗不用心，總流量和速度達不上管路清洗規定。乃至以壓力抗壓強度實驗排水替代清洗 。

表現形式：水體達不上管路系統軟件運作規定，因此還會導致管路橫截面降低或阻塞。

（7）冬季施工工程施工在負溫度下開展打壓試驗 。

表現形式：因?yàn)榇驂涸囼?yàn)時管外迅速結凍，使管凍裂。

（8）嚴寒地域管路通水后，在冬天沒有立即代謝管道存水 。

表現形式：管路和零部件冷凍毀壞，導致停水維修，危害一切正常生產制造和飲用水。

（9）隱蔽工程建筑項目沒經查驗或不過關時，便剛開始開展下工序工程施工 。

表現形式： 工程項目遺留下安全隱患，因此會導致返修損害。

（10）管路同樣的同種類屋子不做樣板房 。

表現形式：導致屋子里的自來水管同樣而作法不同，甩口規格不一致，導致返修。

（11）管路聯接的法蘭片及墊片抗壓強度不足，聯接地腳螺栓短或直徑細。供熱管道應用橡膠板，涼水管路應用石棉墊，及其選用兩層墊或斜坡墊，法蘭盤墊片突人管外 。

表現形式： 法蘭片相接處不嚴實，乃至毀壞，出現漏水狀況。法蘭盤墊片闖進管外，會提升流水摩擦阻力。
